جدول اشتال پروفیل یک جدول استاندارد است که مشخصه­ های انواع پروفیل در آن درج شده است. این جدول برای انواع پروفیلهای باز و یا بسته کارایی دارد. جدول اشتال قوطی هم برای مهندسان ساختمان، هم برای صنعتگران و هم برای تاجران انواع  پروفیل یک ابزار حیاتی است. اگر شما هم یکی از همین دسته افراد هستید، باید راه استفاده از جدول اشتال پروفیل را یاد بگیرید. اگر می خواهید اطلاعات بیشتری درباره پروفیل به دست آورید، می توانید به مقاله پروفیل چیست و انواع آن، سری بزنید. در نظر داشته باشید که این جدول، سطح مقطع، ممان اینرسی، شعاع چرخش، وزن واحد، میزان مدول را در نظر گرفته است. بنابراین در عمل جزو دقیق ترین ها است.

کاربرد و مزایای جدول اشتال پروفیل

هر مقطع فولادی  که دارای یک سطح مقطع ثابت باشد به عنوان پروفیل شناخته می‌­شود. اما به طور عام پروفیل بیشتر به محصولاتی همچون قوطی و دیگر مقاطع با اشکال خاص مانند پروفیل Z اطلاق می‌­شود. هر کدام از این محصولات، دارای یک جدول اشتال مخصوص به خود هستند. بعضی از پارامترهای جدول اشتال پروفیل‌ها با یکدیگر مشترک و برخی دیگر با یکدیگر فرق دارند.

استفاده از جدول اشتال پروفیل دارای مزیت‌ها و کاربردهای مهمی است:

  • استفاده از این جدول به عنوان یک راهنمای خرید انواع پروفیل بهترین انتخاب ممکن است. انتخاب نوع درست پروفیل به منظور استفاده در سازه از اهمیت بالایی برخوردار است. چرا که این انتخاب به طور مستقیم با امنیت سازه سرو کار دارد.
  • جدول اشتال باعث بالا رفتن شناخت و آگاهی کاربر نسبت به استانداردهای بین‌­المللی انواع پروفیل می‌­شود. این امر باعث می‌­شود کاربر بتواند استاندارد­های مختلف یک پروفیل را شناخته و پروفیل مورد نظر خود را با استاندارد بالا خریداری کند.
  • جدول اشتال دسترسی آسان و لحظه به لحظه شما را به ابعاد و اندازه هایی که در رابطه با انواع پروفیل نیاز دارید، امکان‌پذیر می‌کند.



کارایی جدول اشتال قوطی برای مهندسان و فعالان بازار آهن آلات

مهندسان سازه­ های صنعتی و ساختمانی دو گروه هستند، که به عنوان کاربر از جدول اشتال استفاده می­‌کنند. اما نحوه و هدف استفاده از این جدول توسط این دو گروه با یکدیگر فرق دارد. برای اینکه این تفاوت را درک کنید، در ادامه به نکات مهمی اشاره می‌کنیم:

  • مهندسان برای برآورد صحیح از نوع و حجم مورد استفاده محصولات فولادی از جمله پروفیل‌­ها در یک سازه به مشخصه ­های درج شده در جدول اشتال مراجعه می‌­کنند.

این مهندسان با ارزیابی دقیق فاکتورهای درج شده در این جدول، تشخیص می‌­دهند چه نوع پروفیل با چه وزن و چه مشخصاتی برای تضمین ایمنی یک سازه لازم است. این محاسبات در برآورد دقیق مقدار هزینه لازم برای خرید محصول مورد نظر نیز نقش اساسی دارد.

  • فعالان بازار آهن اشخاصی هستند که در زمینه خرید و فروش محصولات فولادی از جمله انواع پروفیل فعالیت می‌­کنند. این اشخاص برای محاسبه قیمت پروفیل‌ به فاکتورهای ابعاد و وزن محصول فروخته و یا خریداری شده نیاز دارند.

فعالان بازار آهن به بقیه مشخصه ­های درج شده در جدول اشتال نیازی ندارند و تنها مطلع بودن از ابعاد و وزون پروفیل مورد نظر برای انجام معاملات آنها با مشتری کفایت می‌­کند.

اطلاعات موجود در جدول اشتال پروفیل

انواع پروفیل دارای مشخصه­ های مکانیکی متفاوتی هستند. کاربرد جدول اشتال ایجاد دسترسی آسان به این مشخصه­ ها است:

  • سطح مقطع
  • ممان اینرسی
  • شعاع چرخش
  • وزن واحد
  • طول
  • میزان مدول

اساسی‌­ترین فاکتور جدول اشتال قوطی

وزن اساسی‌­ترنی فاکتور در جدول اشتال پروفیل است. محاسبه وزن پروفیل از طریق استفاده از فرمول مخصوص این امر امکان‌پذیر است. با محاسبه وزن پروفیل مورد نظر و مقایسه آن با وزنی که از همان پروفیل در جدول اشتال درج شده است، کاربر می‌­تواند کیفیت محصول مورد نظر خود را ارزیابی کند.

با توجه به قیمت آهن هر چه وزن مقطع مورد نظر پایین‌تر باشد، هزینه مصرف شده نیز کمتر خواهد بود. و همچنین هر چه عدد مربوط به وزن محصول انتخاب شده به عدد مربوط به وزنی که در جدول اشتال درج شده است نزدیکتر باشد، آن پروفیل کیفیت بالاتری دارد.

انواع جدول اشتال پروفیل

برای پروفیل‌­های مختلف جدول­‌های اشتال متفاوتی نیز وجود دارد. این جداول عبارتنداز:

  • جدول اشتال پروفیل مربعی

جدول اشتال پروفیل مربعی

  • جدول اشتال مقطع مستطیلی

جدول اشتال پروفیل مستطیلی

  • جدول اشتال سایر مقاطع

رایج ترین مقاطع قابل استفاده از انواع پروفیل به پروفیل مربعی و مستطیلی می توان اشاره کرد که جداول آن در بالا ارائه شد. انواع دیگر این پروفیل ها عبارتند از:

  • جدول اشتال پروفیل Z
  • جدول اشتال پروفیل C
  • جدول پروفیل C دوبل
  • جدول اشتال پروفیل لنگه دری

فرق بین جدول اشتال صنعتی و ساختمانی

پروفیل‌های ساختمانی و صنعتی پروفیل­‌هایی هستند که روزانه در حجم بسیار بالایی خرید و فروش  می‌شوند. پروفیل‌های صنعتی ابعادی بالاتر از ۱۲ سانتی‌­متر و ضخامت‌های ۶ میلی‌­متری دارند. این محصولات صنعتی نسبت به پروفیل‌های ساختمانی دارای استحکام و توان بالاتری هستند.

مسلم است که این نوع پروفیل جدول اشتال مخصوص به خود را نیز دارند. البته جدول اشتال بر اساس شکل ظاهری پروفیل‌ها تنظیم شده و در نتیجه تفاوت کمی میان جداول اشتال صنعتی و ساختمانی وجود دارد.

آیا می دانید تفاوت پروفیل سبک و سنگین چیست؟

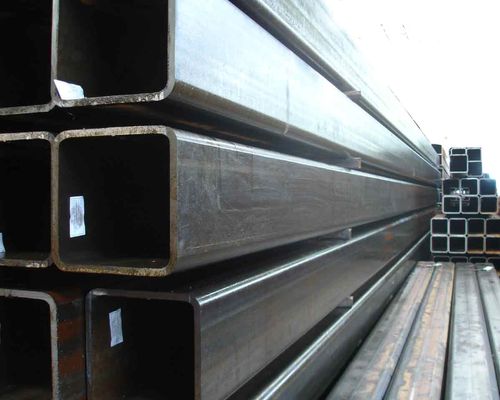

 جدول اشتال قوطی

قوطی در سازه­ های مختلف کاربرد دارد. برهمین اساس این محصولات با کیفیت‌های متفاوت دربازار عرضه می‌­شوند. جدول اشتال قوطی کمک می‌­کند تا اطلاعات معتبری در مورد انواع قوطی موجود در بازار در اختیار کاربر قرار بگیرد.

راهنمای مشخصه ­های درج شده در جدول اشتال قوطی

در جدول اشتال قوطی به علائم اختصاری انگلیسی برخورد می‌­کنیم که هر کدام نماد یک مشخصه از پروفیل قوطی هستند:

  • G : نشانه وزن واحد طول بر حسب کیلوگرم بر متر است.
  • نشانه a*b*s: ابعاد قوطی مستطیل و مربع بر حسب میلی‌متر است.
  • F: علامت سطح مقطع بر حسب سانتی‌مترمکعب است.
  • j: علامت ممان اینرسی یا گشتاور سکون است.
  • W: علامت مدول مقطع یا گشتاور مقاوم است.
  • i: نشانه ژیراسیون یا شعاع چرخش در یک محور خاص است.
