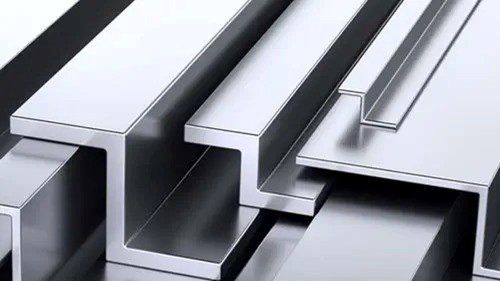

پروفیل Z (Z-Profile | Z Purlin) یکی از انواع پروفیل‌های باز است که سطح مقطعی شبیه به حرف انگلیسیZ دارد. (اگر با پروفیل آشنایی کمی دارید، به قسمت انواع پروفیل آهن، بررسی ویژگی ها و کاربرد می توانید سر بزنید.) این پروفیل پر تقاضا بر حسب کاربرد و کیفیت مورد نیاز در پروژه در جنس‌های فولادی از ورق‌های روغنی، سیاه و گالوانیزه تولید می‌شود. بر حسب جنس و نوع پروفیل نیز در مصارفی مانند ساخت پارکینگ، سوله‌ها، ورزشگاه‌ها و خودروسازی کاربرد دارد. در این مطلب راهنمای کامل و کاربردی را در مورد مشخصات فنی، کاربردها و انواع آن ارائه می دهیم. برای مشاهده قیمت آن به صورت روزانه به قسمت قیمت پروفیل z مراجعه کنید.
مشخصات و مزایای پروفیل Z
پروفیل زد در نقشه‌کشی‌های ساختمان همراه با یک عدد در کنار حرف Z نمایش داده می‌شود. این عدد نشانه ارتفاع بال بر حسب میلی‌متر است. اما ویژگی خاص پروفیلZ وزن سبک و ایمنی بالای آن است، به شکلی که استفاده آن در پروژه‌های ساختمانی باعث کاهش ۴۰ درصدی وزن کل و در نتیجه هزینه‌ها می‌شود. بر همین اساس مزیت‌های اصلی آن را در قالب زیر می‌توان خلاصه کرد:
- استحکام و قابلیت بالای تحمل بار کششی و فشاری
- افزایش استحکام ساختمان و قابلیت کاربرد در مناطق زلزله‌خیز
- حمل و نقل آسان با توجه به وزن سبک آن
- قابلیت نصب سریع و راحت با استفاده از انواع پیچ و مهره و اتصالات
- قابلیت بازرسی، عیب‌یابی و تعویض راحت قطعات بعد از نصب
- امکان صرفه‌جویی در هزینه پروژه تا سقف ۴۰ درصد نسبت به سایر پروفیل‌ها
- سازگار با محیط زیست
انواع پروفیل Z
پروفیل Z بر اساس ابعاد و همچنین شکل ظاهری به دو دسته‌بندی کلی تقسیم‌بندی می‌شود و زیر مجموعه‌های مختلفی دارد.

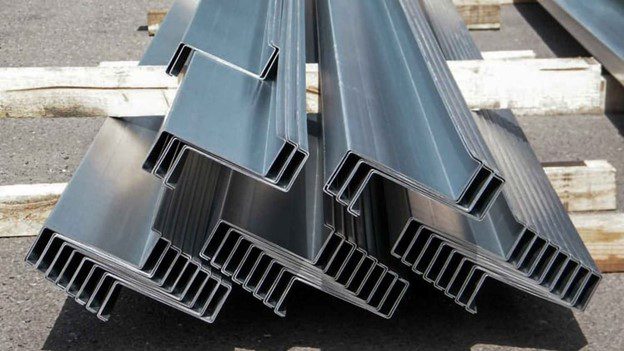

دسته‌بندی بر اساس شکل ظاهری
در این طبقه‌بندی با توجه به تغییرات ظاهری در قسمت جان و بال سه دسته ساده، لبه‌دار و پانچ‌دار وجود دارد.
- پروفیل زد ساده: لبه و کلیه سطح بال پروفیل کاملا صاف و هموار است.
- پروفیل زد لبه‌دار: به منظور افزایش مقاومت پروفیل در برابر پیچش احتمالی، بخش انتهایی بال پروفیل لبه خمیده شده دارد.
- پروفیل زد پانچ‌دار: برای اتصال ساده پروفیل در سازه ها، حفره‌های سوراخ‌داری به اشکال مختلف بر قسمت جان ایجاد می‌شود.
دسته‌بندی بر اساس ابعاد
در این دسته‌بندی پروفیل Z با توجه به ارتفاع بال و ضخامت آن به انواع مختلف زیر تقسیم‌بندی می‌شوند:
پروفیل Z16
مشخصات فنی این پروفیل به شرح زیر است:
- ارتفاع تقریبی بال: ۱۶ میلی متر
- عرض بال: بین ۲.۵ تا ۵ سانتی‌متر
- ضخامت: ۲، ۲.۵ و ۳ میلی‌متر
- وزن بازای واحد طول: ۴.۹، ۶ و ۷.۲ کیلوگرم بر حسب ضخامت
پروفیل Z18
مشخصات فنی این پروفیل به شرح زیر است:
- ارتفاع تقریبی بال: ۱۸ میلی متر
- عرض بال: بین ۳ تا ۵.۵ سانتی‌متر
- ضخامت: ۲، ۲.۵ و ۳ میلی‌متر
- وزن بازای واحد طول: ۵.۲، ۶.۵ و ۷.۷ کیلوگرم بر حسب ضخامت
پروفیل Z20
مشخصات فنی این پروفیل به شرح زیر است:
- ارتفاع تقریبی بال: ۲۰ میلی متر
- عرض بال: بین ۳.۵ تا ۶ سانتی‌متر
- ضخامت: ۲، ۲.۵ ، ۳ و ۳.۵ میلی‌متر
- وزن بازای واحد طول: ۵.۵، ۶.۸ ، ۸ و ۹.۵ کیلوگرم بر حسب ضخامت
پروفیل Z22
مشخصات فنی این پروفیل به شرح زیر است:
- ارتفاع تقریبی بال: ۲۲ میلی متر
- عرض بال: بین ۴ تا ۷ سانتی‌متر
- ضخامت: ۲، ۲.۵، ۳ و ۳.۵ میلی‌متر
- وزن بازای واحد طول: ۵.۵، ۶.۸ ، ۸ و ۹.۵کیلوگرم بر حسب ضخامت
کاربردهای اصلی پروفیل Z
این پروفیل به دلیل شکل هندسی خاص سطح مقطع، وزن سبک و در عین حال استحکام بالا در برابر بارهای خمشی و فشاری در صنایع مختلف کاربرد دارد. مهم‌ترین مصارف آن در بخش‌های ساختمانی و صنعتی به شرح زیر است:

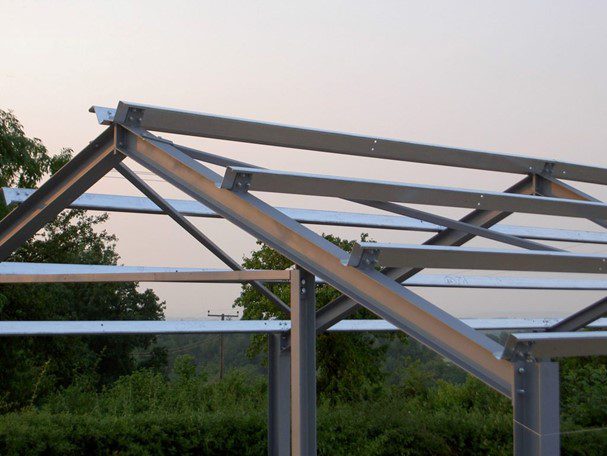

- ساختمان‌سازی: پوشش سقف و دیوار سوله‌ها، اسکلت‌های فلزی، ستون‌ها و تیرهای فرعی سازه‌ها
- خودروسازی: ساخت شاسی، بدنه
- کشتی‌سازی: ساخت و تقویت بدنه و سازه‌های داخلی
- کشاورزی: ساخت سازه سیلوها، گلخانه‌ها و انبارها
- تجهیزات صنعتی: ساخت مخازن، برج‌ها و اسکلت دستگاه‌ها
- بزرگراه‌ها، پل‌ها: ساخت نرده‌های محافظ
فرایند تولید پروفیل Z
پروفیل‌های Z بر اساس جنس و کیفیت مورد نیاز از ورق‌های فولادی سیاه، روغنی و گالوانیزه تهیه می‌شوند. بعد از تهیه این ورق‌ها فرایند تولید پروفیل در قالب هفت مرحله به شرح زیر انجام می‌گیرد:
- قرار دادن ورق بر دستگاه کلاف باز کن و وصل کردن ساپورت‌ها
- برش ورق در ابعاد مشخص استاندارد یا سفارشی
- ایجاد خم‌های اولیه استاندارد توسط دستگاه فرمینگ برای ایجاد سطح مقطع Z شکل در ورق
- ایجاد خم‌های ثانویه در قسمت لبه ورق در صورت نیاز برای تولید پروفیل لبه‌دار
- سوراخکاری با استفاده از دستگاه پانچ متناسب با درخواست مشتری
- برش پروفیل در طول‌های دلخواه طبق سفارش
- بازرسی و کنترل کیفیت
- بسته‌بندی پروفیل جهت بارگیری و ارسال
لازم بذکر است طول استاندارد پروفیل‌های زد معمولا ۱۶ متر، حداکثر ابعاد جان ۴۰۰ میلی‌متر و حداکثر طول بال ۱۰۰ میلی‌متر است.
قیمت و نحوه خرید پروفیل Z
قیمت پروفیل Z تحت تاثیر عوامل مختلفی قرار دارد و به همین دلیل امکان ارائه مبلغی ثابت برای آن نیست. میزان تقاضای بازار، تغییرات نرخ آهن و فولاد در بازارهای داخلی و خارجی، نوسانات ارز، کیفیت، قیمت تعیین شده توسط کارخانه‌های تولیدکننده و همچنین وزن درخواستی مطابق ابعاد مورد نیاز در پروژه در تعیین قیمت نهایی آن نقش دارند. به همین دلیل بیشتر فروشنده‌ها به شکل روزانه و بعد از تماس مستقیم خریدار قیمت را اعلام می‌کنند. از طرفی خرید پروفیل‌های فولادی کاری تخصصی است و بهترین کار برای تهیه آن مشاوره با کارشناسان فروشندگان معتبر است تا آن‌ها بر اساس نیاز نسبت به ثبت سفارش و بارگیری اقدام کنند.
در صورتی که علاوه بر خرید پروفیل خدمات اضافی مانند پانچ، سوراخکاری و برش‌کاری نیاز دارید، می‌توانید موارد را با تامین‌کنندگان مطرح کنید. در بیشتر موارد این کار با توجه به نقشه ارسالی قابل انجام خواهد بود. در هر حال آنچه هنگام خرید این پروفیل باید مد نظر قرار گیرد، جستجوی فروشندگان شناخته شده دارای سابقه فعالیت با کارخانه‌های معتبر است که علاوه بر همراهی فنی در کل فرایند انتخاب و خرید، در کوتاه‌ترین زمان ممکن کالای شما را ارسال کنند.
